流砂過濾器

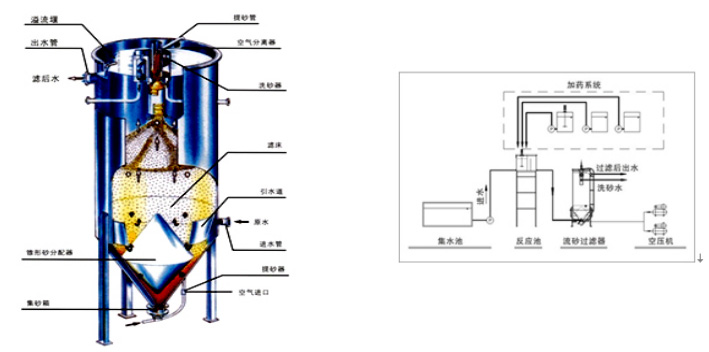

工作原理
　　 流砂過濾器的運行可分為原水過濾和濾料清洗再生兩個相對獨立又同時進行的過程。二者在同一過濾器的不同位置完成，前者動力依靠高位差或泵的提升，而后者則通過壓縮空氣完成的。
　　1. 原水過濾 當原水由高位槽自流或提升泵泵入過濾器底部的配水環(huán)，經導流槽和錐形分配器均勻向上逐漸逆流經過濾床，原水中的雜質被不斷截留、吸咐，最終濾液從過濾器頂部的溢堰流排放，完成過濾過程。
　　2. 濾料清洗和再生
　　當過濾不斷進行時，原水中的雜質也不斷地被累積和截留在濾料表面，而截污量最大的是底部的濾料。設在過濾器底部的壓縮空氣提砂裝置首先將此部分濾料通過洗砂管分批定量提送至頂部的三相（水、氣和砂）分離器中，空氣排放，水和砂再進入相連的洗砂器中清洗，洗砂水由單獨的管道排放，洗干凈的砂又重新散落分布到整個濾床表面，實現了濾料的清洗和循環(huán)流動的過程。



參數說明
應用范例 –城市污水回用處理(PAC加入量: 8mg/L)

原水				出水
濁度 (NTU)	SS (mg/l)	CODcr (mg/l)	BOD5 (mg/l)	濁度 (NTU)	SS (mg/l)	CODcr (mg/l)	BOD5 (mg/l)
9-35	41.0	24.0	14.0	0.7-4.0	2.5	15	2.2

應用范例 – 工業(yè)廢水回用處理(PAC加入量: 10-30mg/L)

原水			出水
SS (mg/l)	CODcr (mg/l)	BOD5 (mg/l)	SS (mg/l)	CODcr (mg/l)	BOD5 (mg/l)
44	60	18	5	42	14

主要參數

型號	過濾面積 (m2)	直徑Φ (mm)	池高 (mm)		處理水量 (m3/h)	配套空氣量 (l/min)
ROAZ-LS-10	1.0	1150	4340	4840	6-10	50
ROAZ-LS -15	1.5	1400	4590	5090	9-15	70
ROAZ-LS -20	2.0	1600	5000	5500	12-20	100
ROAZ-LS -30	3.0	2000	5400	5900	18-30	120
ROAZ-LS-40	4.0	2260	5760	6260	24-40	150
ROAZ-LS -55	5.5	2650	6110	6610	33-55	180
